Zastosowanie OpenRoads™ Designer jako narzędzia do projektowania rozbudowy dróg w metodyce BIM
Dowiązanie projektu do stanu istniejącego w planie

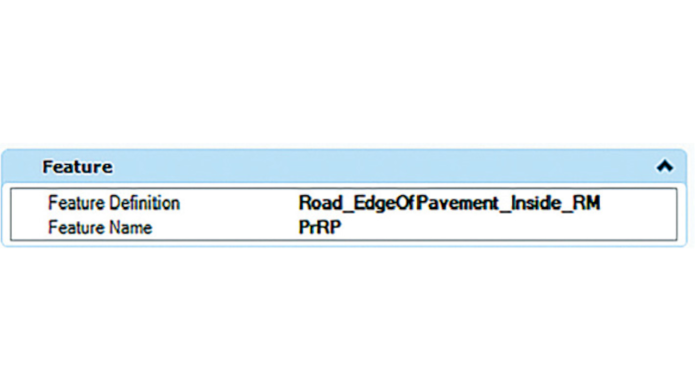

Rys. 5. Przypisana Definicja obiektu
(ang. Feature Definition) do linii pomocniczych
Rys. 6. Okno dialogowe ustawień
punktu dla przekroju normalnego – wybór odpowiedniej Definicji
obiektu (ang. Feature Definition) dla ustawienia Więz poziomy
obiektu (ang. Horizontal Feature Constraint)W tym miejscu opiszę możliwości OpenRoadsTM w zakresie sterowania krawędziami modelu przeprojektowywanej drogi. Najprostszym sposobem wykonania tego działania jest użycie metody sterowania punktem poprzez narzędzie Kontrola punktu przekroju (ang. Point Control). Jest jednak inny, mniej oczywisty sposób, którego wykorzystanie ma więcej korzyści przy wielu dowiązaniach do stanu istniejącego, ponieważ można zautomatyzować to działanie. I to właśnie na nim chcę się dziś skupić.
Zacznijmy od tego, że wyobrażamy sobie już wymodelowaną przebudowywaną drogę za pomocą korytarza i odpowiedniego Przekroju normalnego (ang. Template) na szerokości docelowej, ale...
