Uszkodzenia i deformacje umocnień autostradowej skarpy drogowej

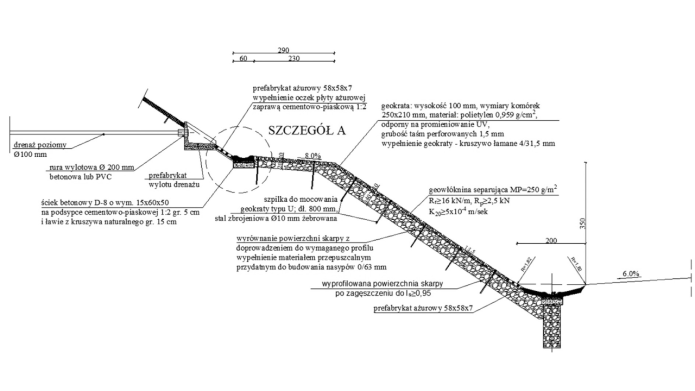

Proponowane działania naprawcze
Z uwagi na zakres oraz typ występujących uszkodzeń umocnienia skarpy autostradowej niezbędnym krokiem było przedstawienie propozycji naprawy. Jej głównym celem było zaproponowanie rozwiązań technicznych pozwalających na doprowadzenie istniejącego system umocnienia skarp do stanu gwarantującego stateczność skarp oraz bezpieczeństwo.
Zidentyfikowane uszkodzenia skarpy autostradowej na
przedmiotowym odcinku pozwoliły ocenić, że jednym z kluczowych
aspektów w kontekście zapewnienia właściwej jej stateczności będzie
diagnostyka systemu odwodnienia wgłębnego w postaci drenażu.
Doświadczenia inżynierskie w zakresie wykonywanych umocnień skarp
wykopów i nasypów wraz z analizą późniejszych uszkodzeń świadczą o
tym, że przerwanie ciągłości ciągów drenarskich, ich nieszczelność
lub niedrożność mogą powodować występowanie poważnych konsekwencji,
m.in. w postaci osuwisk skarp. Możliwe jest, że na etapie
wykonawstwa sieć drenarska na przedmiotowym odcinku skarpy drogowej
została wadliwie wykonana. Mogło to doprowadzić do
niekontrolowanego wypływu wody z przerwanych drenaży do „wnętrza”
skarpy. W dalszej konsekwencji mogło dochodzić do przemieszczeń
gruntu, wypłukiwania drobnych cząstek czy zsuwów. Efektem czego
były pojawiające się sfalowania, zaniżenia i wypiętrzenia
geokraty.
W związku z tym zalecono wykonanie inspekcji wizualnej ciągów
drenarskich w zakresie całego opracowania oraz wykonanie
dodatkowych badań geo...
