Zastosowanie oprogramowania SOFiSTiK do obliczeń konstrukcji mostowych

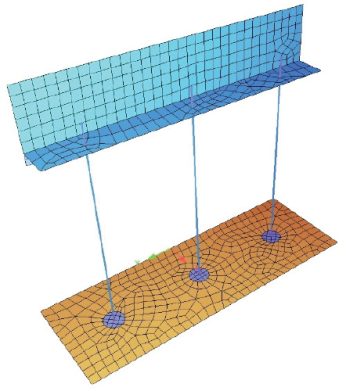

Rys. 2b. Model numeryczny MES przyczółka
ścianowo-słupowego: widok paneli powierzchniowych symulujących
ściany i odcinek utwierdzenia w fundamencie oraz elementów
belkowych odwzorowujących słupyStruktura programu
System SOFiSTiK ma modułową strukturę, tj. składa się z szeregu specjalistycznych podprogramów (modułów). Są one przeznaczone do wprowadzania danych materiałowych (AQUA) i geometrii konstrukcji (SOFIMESHA lub SOFIMESHC), deklaracji obciążeń modelu (SOFILOAD), definicji systemu sprężenia i tras kabli (TENDON), analizy etapów montażowych (CSM), wykonywania obliczeń (ASE), kombinacji wyników (MAXIMA) czy analizy naprężeń (AQB, AQBS).
Podstawowym modułem liczącym systemu jest podprogram ASE (solver – rozwiązanie układu równań macierzowych MES [9]). Do wizualizacji modelu, umożliwiającej intuicyjną ocenę pracy konstrukcji, służy trójwymiarowy postprocesor ANIMATOR. Natomiast do edycji wyników, generowania tabel, wykresów, map warstwicowych czy raportów z obliczeń są przystosowane postprocesory graficzne WINGRAF i GRAFIX oraz moduły URSULA, RESULT VIEWER i DBWIEV.
Zaletą programu SOFiSTiK jest możliwość sekwencyjnego uruchamiania modułów liczących (ASE), z pominięciem już przetworzonych danych. Z tego względu, gdy wprowadza się częściowe modyfikacje, nie ma konieczności przeliczania całego modelu. To istotny walor programu w porównan...
