Betony elporytowe o matrycy cementowej
W artykule przedstawiono wyniki badań przeprowadzonych w celu sprawdzenia, jaki wpływ na właściwości betonów o matrycy cementowej będzie miało zastosowanie stosu okruchowego skomponowanego z kruszyw odpadowych, w połączeniu ze spoiwem cementowym modyfikowanym dodatkami mineralnymi.
Specyficznym produktem towarzyszącym wszelkiej działalności człowieka są odpady, w tym również odpady przemysłowe. Do jednych z najbardziej uciążliwych dla środowiska zalicza się procesy wytwórcze związane z górnictwem węgla kamiennego oraz z bazującą na tymże paliwie energetyką zawodową. Wynika to z faktu, że obok podstawowego produktu powstaje również znaczna ilość uciążliwych odpadów (m.in. łupki hałdowe samoczynnie przepalone, popioły lotne). Nieprawidłowe zagospodarowanie tychże odpadów wiąże się w istotny sposób z degradacją środowiska naturalnego człowieka. Jednakże odpady z jednej strefy działalności gospodarczej człowieka mogą być ciekawą alternatywą surowcową w innych procesach wytwórczych cywilizacji ludzkiej. W istniejących warunkach terenów silnie zurbanizowanych i uprzemysłowionych, biorąc pod uwagę szczególnie silne zanieczyszczenie lokalnego środowiska naturalnego, wykorzystanie miejscowych materiałów odpadowych wymaga prowadzenia skrupulatnych badań i ustalenia ścisłych kryteriów oceny pod względem ich przydatności w szeroko pojętym budownictwie. Dotyczy to również odpadów przemysłowych wykorzystywanych na szeroką skalę w budownictwie komunikacyjnym oraz do rekultywacji zdegradowanych terenów (np. odpady pogórnicze i poelektrowniane).
Surowce składowe
W badaniach pilotażowych wykorzystano surowce składowe:
A) Standardowy stos okruchowy skomponowany z następujących kruszyw: elporytu [2] frakcji 0-2 mm (żużel elektrowniany), łupkoporytu ze zwałów [1] frakcji 2-4 mm (kopalnia węgla kamiennego) oraz kruszywa żużlowo-łupkowego frakcji 4-8 mm (stara hałda k. Rybnika) [1].
B) Cement portlandzki CEM I 32,5N.
C) Dodatki mineralne (frakcji 0-0,063 mm): mączka gliniana (glina ceglarska) [4], mączka piaskowa (piasek naturalny) [6] oraz mączka żużlowa (granulowany żużel wielkopiecowy) [5].
Matryca cementowa była modyfikowana wspomnianymi dodatkami mineralnymi. Stosunek spoiwa (cement dodatek mineralny) do standardowego stosu okruchowego jak 1:3 (wagowo). Konsystencja mieszanki betonowej constans.
Zakres i wyniki badań

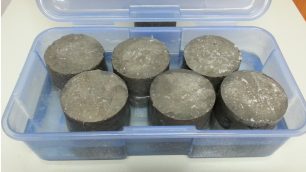

W trakcie prowadzonego procesu badawczego wykonano próbki walcowe (H = Ø= 8 cm) z betonów serii „C30”, po 9 sztuk dla każdego składu:
− C3/I – stosunek cementu portlandzkiego CEM I 32,5N do standardowego stosu okruchowego jak 1:3 (wagowo).
− C3/IMG – skład wyjściowy jak dla C3/I, zmodyfikowany
poprzez zamianę 30% cementu na „mączkę” uzyskaną z przemiału gliny ceglarskiej (wagowo).
− C3/IMP – skład wyjściowy jak dla C3/I, zmodyfikowany poprzez zamianę 30% cementu na „mączkę” uzyskaną z przemiału piasku naturalnego (wagowo).
− C3/IMŻ – skład wyjściowy jak dla C3/I, zmodyfi kowany poprzez zamianę 30% cementu na „mączkę” uzyskaną z przemiału granulowanego żużla wielkopiecowego (wagowo). Po 28 dniach dojrzewania wzmiankowanych próbek w warunkach laboratoryjnych, zrealizowano następujące oznaczenia i badania wybranych cech technicznych (tab. 1):
- Oznaczenie gęstości pozornej (P0).
- Oznaczenie nasiąkliwości wagowej (nw).
- Badanie wytrzymałości na ściskanie (fc).
- Badanie porowatości otwartej metodą porozymetrii rtęciowej (Fwp & Vcp).
- Wyznaczanie wartośći wskaźników aktywności promieniotwórczej (f1)
Gdzie: (Fwp/Vcp) – współczynnik kształtu porów. Określa się go stosunkiem powierzchni właściwej porów (Fwp) do objętości całkowitej porów (Vcp). Współczynnik ten można inaczej nazwać „zwartością” porów. Im większe pory, tym współczynnik (Fwp/Vcp) jest mniejszy. Wynika to z faktu, że przyrost objętości porów jest większy od przyrostu powierzchni tychże porów [6].

Podsumowanie
Jednym ze sposobów modyfikacji wybranych cech technicznych mieszanek betonowych i/lub betonów jest zastosowanie do betonu mineralnych dodatków, które są definiowane
– zgodnie z normą PN-EN 206 [5] – jako drobnoziarnisty,
nieorganiczny składnik stosowany w celu poprawy pewnych
właściwości tegoż betonu. Dodawany zazwyczaj w ilości
od 5% do 33% masy cementu. Dodatek może w znaczący
sposób poprawiać właściwości – o czym wspomniano
– zarówno mieszanki betonowej, jak i stwardniałego kompozytu betonowego. Norma PN-EN 206 [5] wyróżnia dwa rodzaje dodatków do betonu:
− Typu I – dodatki prawie obojętne chemicznie: mączka wapienna, pigmenty mineralne.
− Typu II – dodatki o właściwościach pucolanowych lub utajonych właściwościach hydraulicznych: pył krzemionkowy, popiół lotny krzemionkowy, granulowany żużel wielkopiecowy. Przeprowadzone badania miały na celu sprawdzenie, jaki wpływ na właściwości betonów o matrycy cementowej
będzie miało zastosowanie stosu okruchowego skomponowanego z kruszyw odpadowych, w połączeniu ze spoiwem cementowym modyfikowanym dodatkami mineralnymi. Przedstawione w niniejszym artykule wyniki badań wskazują wyraźnie, że omawiane betony są tworzywami lekkimi o znacznej nasiąkliwości masowej. Można je zakwalifikować do tzw. „chudych betonów” (wytrzymałość na ściskanie ok. 6-9 MPa). Niestety, ilość zastosowanego spoiwa znacznie przekracza wartość graniczną dla tego typu tworzyw (maks. 150 kg/1 m3). Jednocześnie można zauważyć, że wykorzystane modyfikatory matrycy cementowej w sposób istotny wpływają na zaprezentowane parametry porowatości otwartej betonów serii C30. Z kolei wskaźniki aktywności promieniotwórczej nie przekraczająnajmniejszych dopuszczalnych wartości normatywnych: f1 < 1 [3].
Piśmiennictwo
1. BN-6722-01:1969 Kruszywa mineralne. Lekkie kruszywo budowlane. Łupkoporyt ze zwałów.
2. BN-6722-08:1975 Kruszywa mineralne. Lekkie kruszywo budowlane. Elporyt.
3. Brunarski L., Dohojda M.: Badania promieniotwórczości naturalnej wyrobów budowlanych. „Poradnik ITB”, 455/2010, Warszawa 2010.
4. Lipowski L., Urban L.: Tworzywa cementowo-gliniane. „Budownictwo i Architektura”, Warszawa 1956.
5. PN-EN 206+A1:2016-12 Beton – Wymagania, właściwości, produkcja i zgodność.
6. Rubin J.A.: Wpływ czynników materiałowych oraz technologicznych na ekshalację radonu z betonów o matrycy cementowej. Gliwice 2019.
