OpenRoads™ Designer Projektowanie dróg w BIM. Część 3 – przestrzenny model drogi

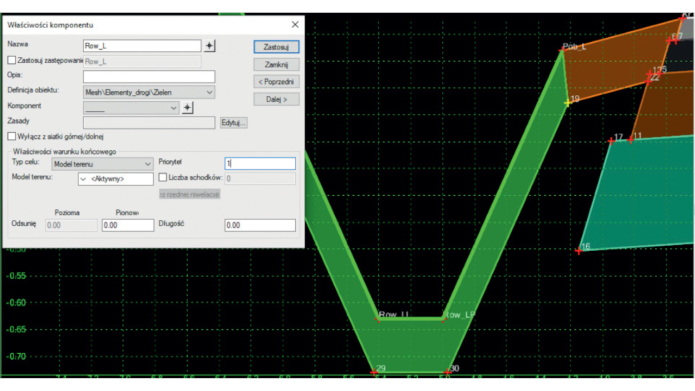

Rys. 8. Przekrój rowu lewego – dno rowu zdefiniowane za pomocą Kontroli
punktu {ang. Point Control}

  1. Zdefiniowanie poszerzenia jezdni przez zastosowanie Więzu poziomego obiektu {ang. Horizontal Feature Constraint}
    Metoda ta jest szczególnie przydatna przy stosowaniu nietypowych poszerzeń, zwłaszcza gdy istnieje spore prawdopodobieństwo ich modyfikacji. W przykładzie wykorzystano ją tylko dla prawej krawędzi jezdni. Aby zastosować tę metodę, trzeba:

  • narysować linię nowego przebiegu krawędzi jezdni uwzględniającą jej poszerzenie (rys. 6), czyli:
    -wyłączyć warstwy wygenerowane dla korytarza i zostawić wyświetlanie jedynie osi drogi (ułatwi to dalszą pracę),
    -z grupy poleceń /Geometria > Geometria pozioma > Odsunięcia i skosy {ang. /Geometry > Horizontal > Offsets and Tapers} wybrać:
    -Równoległe odsunięcie części {ang. Single Offset Partial} i narysować, na długości łuku, linię odsuniętą od osi o szerokość pasa ruchu + wymagane poszerzenie,
    -Zmienne odsunięcie {ang. Variable Offset Taper} i narysować w obrębie klotoid linię o odsunięciu o szerokości:
[...]
