OpenRoads™ Designer – projektowanie dróg w BIM Cz. 2 – geometria jako wstęp do modelowania drogowego

4. Scalenie krawędzi zatoki

Aby połączyć krawędzie zatoki w jeden element, należy użyć polecenia Geometria pozioma > Geometria złożona > Złóż z elementów {ang. Horizontal > Complex Geometry > Complex By Elements} i:

• ustawić Metoda {ang. Method}: Auto {ang. Auto},
• wskazać skos wjazdowy, klikając w pierwszej jego połowie,
• zatwierdzić całość.

Gotowe.

Uzyskany element definiuje zatokę pokazaną na rys. 4.

5. Edycja zatoki

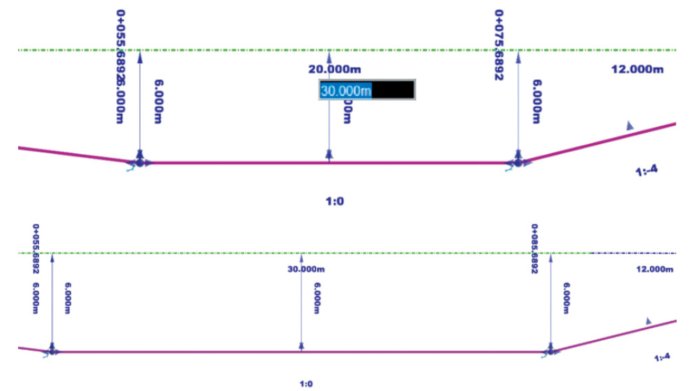

Przedstawiona wyżej definicja umożliwia szybką i różnorodną modyfikację zatoki. Można np. zmienić jej usytuowanie. Trzeba ją wskazać, złapać za manipulator pierwszego skosu i przesunąć w wybrane miejsce. Cała zatoka przesunie się, ponieważ jest dowiązana do skosu wjazdowego. Nie jest również istotny kształt osi drogi – zatokę można [...]
