Wykonanie wyjść ewakuacyjnych na przykładzie tunelu w Świnoujściu

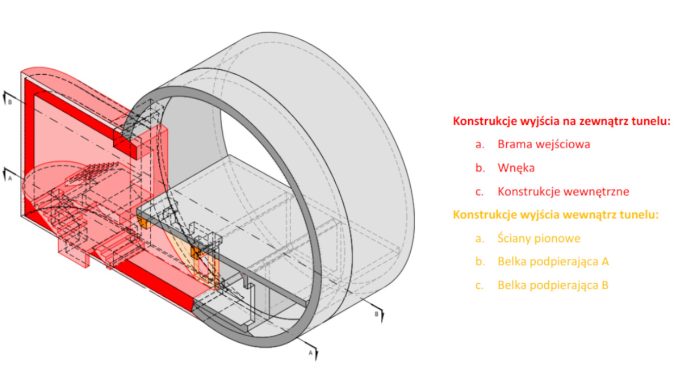

Realizacja wyjść ewakuacyjnych
Tymczasowa stalowa rama podpierająca
Żeby wykonać wnękę dla wykonania konstrukcji wyjścia, przebito się przez obudowę segmentową tunelu, wykonano wykop oraz obudowę wstępną, którą wykonuje się metodą tzw. na mokro. Wycięcie obudowy segmentowej tunelu było możliwe tylko w przypadku zastosowania podpierającej konstrukcji tymczasowej. Aby zrealizować wnękę wycięto 85⁰ fragment obudowy, przecinając dwa kolejne segmenty na łączną długość 4 m (rys. 1.).
Stalowa rama przywraca ciągłość konstrukcji, gwarantuje utrzymanie obudowy w niezmiennej pozycji. Zaprojektowano rozwiązanie „pełno okrągłe” składające się z 6 stalowych pierścieni żebrowych i dwóch poziomych oraz dwóch pionowych kratownic. Rozwiązanie „pełno okrągłe” umożliwiło zachowanie przejezdności w tunelu przez obszar prowadzonych robót przy wyjściu ewakuacyjnym. Montaż ramy składa się z sześciu głównych etapów. Zaprojektowana średnica zewnętrzna ramy stalowej wynosi 11,96 m przy wewnętrznej średnicy 12 m tunelu. Masa [...]
