Wybrane zagadnienia obliczeniowe w procesie projektowania kolejowego mostu łukowego z wieszakami w układzie siatkowym

Autorzy: Nikodem Górski , Mariusz Łucki , Michał Stalmirski , dr inż. Przemysław Kalitowski , prof. nadzw. dr inż. Krzysztof Żółtowski
Data publikacji: 30.04.2024 r. Numer wydania: Mosty 2/2024

kolejowy most łukowy most łukowy projektowanie projektowanie mostu łukowego

MOSTY_2_24_Nikodem_Gorski_MOST_LUKOWY_Z_WIESZAKAMI_W_UKLADZIE_SIATKOWYM_TAB_1 — Tab. 1. Maksymalne przemieszczenia dynamiczne wieszaków wywołane przejazdem

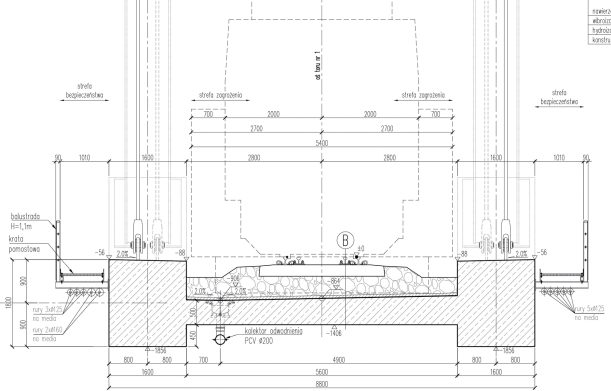

MOSTY_2_24_Nikodem_Gorski_MOST_LUKOWY_Z_WIESZAKAMI_W_UKLADZIE_SIATKOWYM_RYS_3 — Rys. 3. Przekrój poprzeczny pomostu – przęsło nurtowe

MOSTY_2_24_Nikodem_Gorski_MOST_LUKOWY_Z_WIESZAKAMI_W_UKLADZIE_SIATKOWYM_RYS_4_A — Rys. 4a. Konstrukcja łuku i podwieszenia

Biorąc pod uwagę liczne realizacje o zbliżonej formie konstrukcyjnej, wybrano radialny układ podwieszenia (rys. 5) w liczbie wieszaków z zakresu 24-36 sztuk. Balansując pomiędzy licznymi kryteriami (redukcja sił wewnętrznych, utrzymanie wszystkich wieszaków w stanie rozciągania, względne uproszczenia i powtarzalność konstrukcyjna), w docelowej formie zastosowano 32 wieszaki w układzie przedstawionym na rys. 4.

Obliczenia konstrukcji prowadzono z wykorzystaniem belkowo-powłokowego, przestrzennego modelu zbudowanego w środowisku MES SOFiSTiK (rys. 6a). W celu zachowania stateczności dźwigarów łukowych zastosowano stężenia w układzie „X”, którego efektywność, wymiary i ostatecznie przekroje poprzeczne elementów ustalono w oparciu o analizę geometrycznie nieliniową z uwzględnieniem wstępnych [...]
