OpenRoads™ Designer Projektowanie dróg w BIM. Część 4 – przestrzenny model drogi

W przypadku zastosowania tej metody, koryguje się wartości więzów (w tym przypadku – pochylenia) na wskazanych odcinkach drogi, wpisując je z klawiatury.

Tok postępowania

1. Przypisanie etykiet do więzów zdefiniowanych w przekroju normalnym

   Trzeba, za pomocą polecenia Utwórz > Przekrój normalny > Utwórz przekrój normalny {ang. Create > Template > Create Template}, otworzyć okno biblioteki przekrojów normalnych, a w nim:

   • wyszukać odpowiedni przekrój,
   • przejść do edycji punktów charakterystycznych dla rampy (będą to z reguły obie krawędzie jezdni),

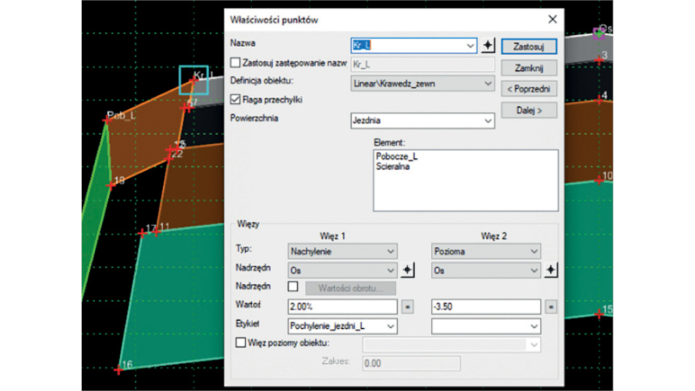

   • pod więzem Typ: Pochylenie {ang. Type: Slope} w polu Etykieta {ang. Label} (rys. 11) wpisać odpowiednio Pochylenie_jezdni_L (Pochylenie_jezdni_P).
     Tak zdefiniowany przekrój trzeba przypisać do korytarza (lub zsynchronizować z biblioteką, jeśli był on już wcześniej przypisany).
2. Przypisanie, w definicji korytarza, konkretnych wartości do etykiet

   Trzeba, za pomocą funkcji Edycja > Obiekty korytarza [...]
