OpenRoads™ Designer Projektowanie dróg w BIM. Część 4 – przestrzenny model drogi

Najczęstsze błędy przy definiowaniu przechyłek

• złe zdefiniowanie położenia osi obrotu jezdni,
• brak ustawienia Flagi przechyłki {ang. Superelevation Flag}.

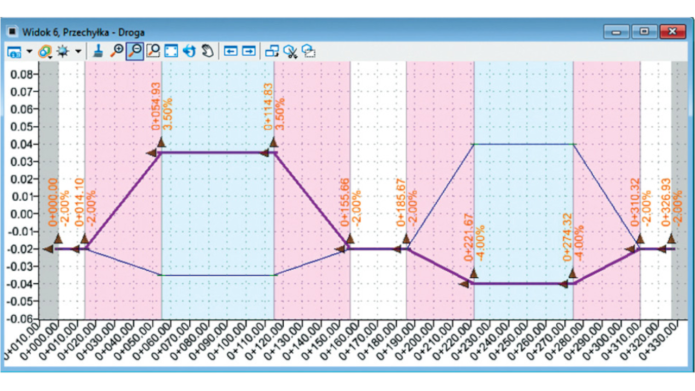

Złe zdefiniowanie położenia krawędzi obrotu jezdni jest sygnalizowane przez (rys. 9):

• w planie – brak koloru opisującego pochylenie na pasie przechyłki,
• w oknie Edytor przechyłki {ang. Superelevation Editor} – wyświetlenie przerywanych linii krawędzi wychodzących z wadliwego punktu.

Przyczyną błędu (w przypadku pokazanym na rysunku) jest wskazanie dla lewego pasa osi obrotu: Lewa krawędź {ang. Left Edge} (przy tworzeniu pasów przechyłek – patrz krok 2). Najszybszym rozwiązaniem jest korekta wartości w edytorze przechyłek, w kolumnie Krawędź obrotu {ang. Pivot Edge}.

[...]
