Obciążenia ruchome starych mostów kolejowych
W przykładzie podanym na rys. 6 analizowany jest most zaprojektowany według normy NC z 1966 r., jak w przykładzie podanym na rys. 5. Z uwagi na wiele parametrów występujących we wzorze (15) analiza dotyczy wyłącznie konkretnego mostu, gdy L = 13 m. W przykładzie analizuje się wpływ wzmocnienia konstrukcji (cr = 1,15). Ponieważ wzmocnienie dotyczy elementu z ubytkami, jego efektywność jest ograniczona w odniesieniu do jego degradacji (cu). Zatem efekt faktycznego wzmocnienia jest ujęty w wartości cr cu. Zatem gdy wynosi on 1 (cu = 0,87), jest to tylko doprowadzenie elementu konstrukcji do stanu projektowego. Jednak w takim przypadku nie uzyskuje się początkowej nośności obiektu.

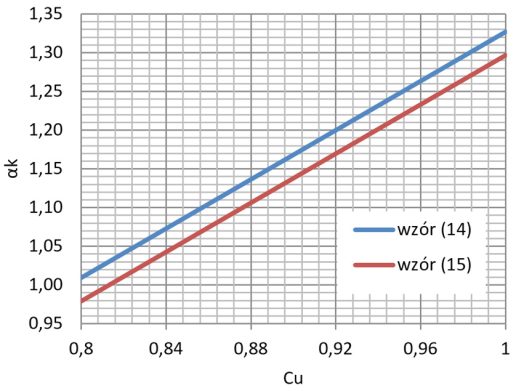

Na rys. 6 jest widoczny charakterystyczny bardzo szybki spadek klasy obciążenia k z powodu ubytków nośności elementu. Zysk z usunięcia wyposażenia jest niewielki, ale pozwala podnieść klasę o ∆k = 1/3. W zmianie [...]
