Metody poprawy procesu przesiewania kruszyw

Metody Rys. 2. Schemat przesiewania etapowego

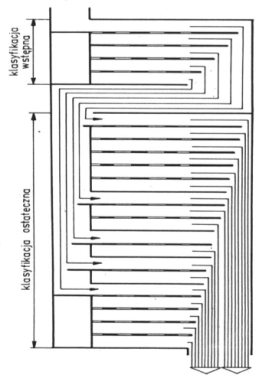

Rys. 2. Schemat przesiewania etapowego

Metody Rys. 3. Układ sit i przesiewaczy w przesiewaniu etapowym

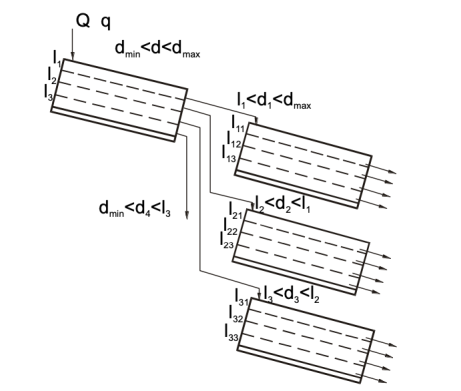

Rys. 3. Układ sit i przesiewaczy w przesiewaniu etapowym

Metoda powiększonego otworu sitowego

Metoda powiększania otworu sitowego polega na zastosowaniu większych otworów sitowych o wymiarze l, powiększonych w stosunku do założonej granicy podziałowej dT. Na rys. 4 przedstawiono typowe wykresy składu granulometrycznego pozostałości sitowych P1 i P2 oraz przesypów R [3]. Jeżeli założona granica podziałowa wynosi dT, a powiększona l, to odpowiadają im określone pozostałości sitowe PT i Pl. Jeżeli natomiast zobaczymy wykres wydajnościowo-sprawnościowy dla danego procesu (rys. 5), to sprawnościom ηT (dla założonej granicy podziałowej) i ηl (dla otworu powiększonego) odpowiadają odpowiednio wydajności QT i Ql. Otrzymujemy więc większą wydajność, ale niższą sprawność.

[...]
