Koncepcja kompozytowego panelu pomostu z wbudowanymi czujnikami DFOS

Autorzy: dr inż. Maciej Kulpa , dr inż. Mateusz Rajchel , prof. dr hab. inż. Tomasz Siwowski , dr inż. Tomasz Howiacki
Data publikacji: 10.11.2022 r. Numer wydania: Mosty 4/2022

czujniki DFOS DFOS kompozytowy panel pomostu OptiDeck pomost Trwałość obiektów mostowych

Elementy składowe systemu monitoringu

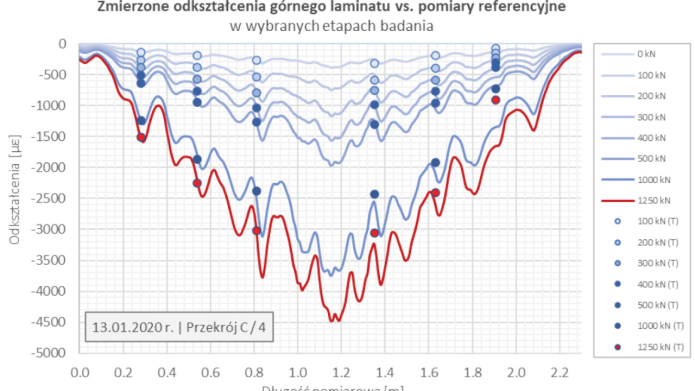

Rys. 5. Rozkład odkształceń w czasie badań laboratoryjnych prototypu w ciągu trasy pomiarowej C/4 zmierzony z wykorzystaniem systemu DFOS i punktowych czujników elektrooporowych

Dzięki wykorzystaniu różnych układów bądź zjawisk optycznych możliwe jest realizowanie pomiarów z wykorzystaniem pojedynczego czujnika światłowodowego (np. siatki Bragga, interferometry Fabry'ego-Perota). Jednak dzięki zjawiskom rozpraszania światła (rozpraszanie Rayleigha, Brillouina lub Ramana) pomiary mogą być wykonywane na całej trasie pomiarowej (długości czujnika światłowodowego), dzieląc go na szereg wirtualnych odcinków (punktów pomiarowych), których końce przylegają do siebie, tworząc ciągły łańcuch pomiarowy. Z punktu widzenia monitorowania konstrukcji inżynierskich taki sposób można uznać za pomiar geometrycznie ciągły. Możliwe jest realizowanie pomiarów odkształceń z rozdzielczością geometryczną wynoszącą np. 5 mm, co odpowiada 200 punktom pomiarowym na jeden metr czujnika [6, 7]. Dzięki temu w ostatnich latach zaobserwowano wyraźny wzrost liczby praktycznych zastosowań systemów pomiarowych DFOS. Liczne przykłady, z uwzględnieniem perspektywy historycznej, zostały przedstawione w pracach [8-12]. Dotyczą [...]
