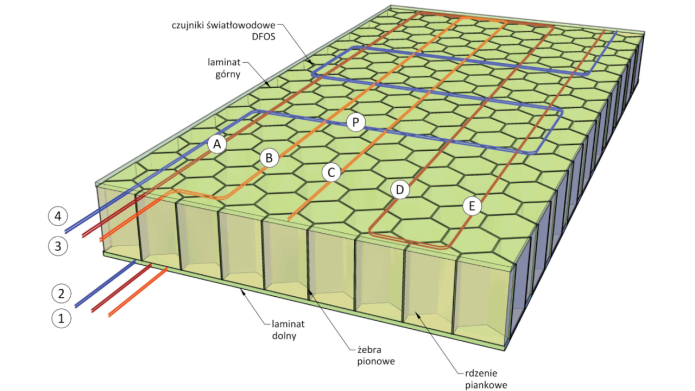

Koncepcja kompozytowego panelu pomostu z wbudowanymi czujnikami DFOS
Ogólnie panel składa się z następujących elementów:
- wielowarstwowego laminatu górnego,
- wielowarstwowego laminatu dolnego,
- żeber pionowych w formie plastrów miodu, łączących laminat dolny z górnym,
- rdzeni piankowych, kształtujących żebra pionowe oraz wypełniających wnętrze panelu,
- opcjonalnych rdzeni betonowych stosowanych m.in. w miejscach połączeń mechanicznych z innymi elementami mostowymi (np. połączenie z dźwigarem);
- systemu włókien światłowodowych zintegrowanych wewnątrz laminatu dolnego i górnego, a także opcjonalnie na ściankach wybranych żeber pionowych.
Do produkcji kompozytowych paneli pomostowych wybrano półautomatyczną metodę infuzji próżniowej (ang. vacuum infusion, infusion vacuum bagging). Metoda ta polega na nasyceniu ułożonych w formie warstw zbrojenia żywicą na skutek wywołanego podciśnienia, które powoduje jednoczesne odessanie powietrza z uszczelnionej formy i zasysanie żywicy przesycającej poszczególne warstwy zbrojenia [1].
Założenia i cel systemu monitoringu [...]
