Badania nieniszczące – diagnostyka dźwigara kablobetonowego

Reprezentatywne wyniki badań

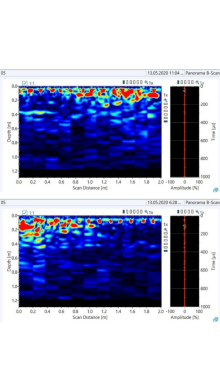

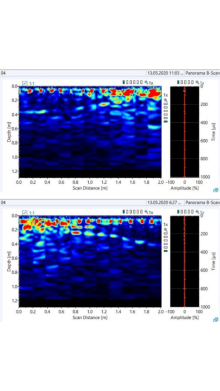

Mapy georadarowe i ultradźwiękowe mają postać tzw. skanów typu B, przedstawiających zobrazowanie przestrzenno-głębokościowe. Oś pozioma pokazuje wymiar odległości wzdłuż skanowanej trasy, zaś oś pionowa pokazuje głębokość obliczoną na podstawie czasu przelotu fali oraz prędkości propagacji fali w betonie.

Na rys. 5-8 pokazano dwuwymiarowe i trójwymiarowe zobrazowanie zbrojenia zidentyfikowane metodą elektromagnetyczną za pomocą skanera Hilti PS-1000. Widoczna jest ortogonalna siatka prętów na głębokości ok. 5 cm. Niższe warstwy zbrojenie nie zostały wykryte.
