Analiza konwersji krzywej próbnego statycznego obciążenia pala przy zmianie średnicy oraz długości

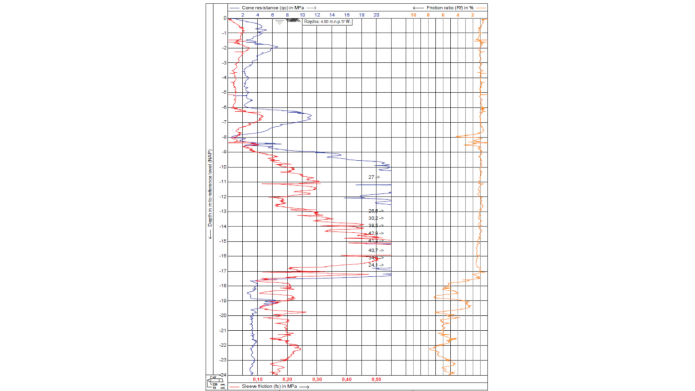

Badania prowadzone przez Meyera i Stacheckiego [10, 11, 15] opisują sposób ustalenia zmiany wartości parametrów M-K, czyli C2; κ2; Ngr2; C1; κ1; Ngr1 w przypadku zmiany średnicy i długości pala. Najważniejszy z parametrów, decydujący o bezpieczeństwie konstrukcji, czyli nośność graniczna pala, został wyznaczony na podstawie empirycznej zależności [11, 15] ustalonej na podstawie próbnych obciążeń statycznych, przeprowadzonych w pełnym zakresie obciążenia dla siedmiu pali CFA o znacznych długościach, dochodzących do ok. 30 m oraz średnicach 1-1,5 m. Przykładowy rozkład sondowania CPTU dla jednego z analizowanych pali przedstawiono na rys. 4. Na głębokości podstawy pali zalegają gliny pylaste i iły pylaste. W ostatecznej postaci można zapisać równanie:
gdzie:
qb− opór sondy statycznej pod stożkiem w poziomie [...]
